1. Introducción: el papel crítico de los ánodos de titanio en la purificación moderna del agua
La evolución de las tecnologías de purificación de agua se ha colocadoElectrodeionización (EDI)Como el estándar de oro para producir agua de alta pureza (hasta 18 . 2 MΩ · resistividad de cm) en las industrias que van desde microelectrónicas hasta productos farmacéuticos. A diferencia de los métodos tradicionales de intercambio iónico que requieren regeneración química, EDI lograExtracción de iones continuosyregeneración de resinaa través de procesos electroquímicos . en el corazón de este sistema se encuentraAnodes de titanio-Electrodos especializados cuyo rendimiento determina directamente la eficiencia, la longevidad y el costo operativo de los módulos EDI . Estos ánodos facilitan las reacciones electroquímicas críticas que permiten que EDI funcione sin productos químicos peligrosos, haciéndolos indispensables en los sistemas de agua de altaidad modernos . este artículo proporciona un análisis técnico comprensivo de EDI, la clasificación de la tecnología edi, la Clasificación de los edificios de la edición de edi, la Clasificación de la EDI, la Clasificación de la EDI, la Clasificación de la EDI, la Clasificación de la EDI, la Clasificación de la EDI, la Clasificación de la EDI, la Clasificación de la EDI, la Clasificación de la EDI. de ánodos de titanio, metodologías de selección de revestimiento óptimas y beneficios económicos cuantificables derivados de su implementación .
2. Fundamentos de tecnología EDI: principios y requisitos del sistema
2.1 Mecanismo central y flujo de procesos
La electrodeionización es unproceso de separación híbridaque combina sinérgicamente las resinas de intercambio iónico, las membranas selectivas de iones y los campos eléctricos de corriente continua para lograr la deionización continua . El proceso se desarrolla a través de tres fenómenos simultáneos:
Migración de iones en el campo DC: Cuando se aplica una diferencia de potencial (típicamente 200-500 vdc) a través del cátodo y el ánodo, los cationes (Ca²⁺, Na⁺, Mg²⁺) migran hacia el cátodo, mientras que los aniones (cl⁻, SO₄²⁻, HCO₃⁻) se mueven hacia el ánodo 26.
Filtración de membrana selectiva: Las membranas alternativas permeables y permeables a los aniones crean corrientes concentradas y diluidas . se atrapan en compartimentos concentrados, mientras que el agua purificada fluye a través de los compartimentos de dilución 1.
Regeneración electroquímica: La división del agua en los electrodos produce iones H⁺ y Oh⁻ que regeneran continuamente la resina de intercambio iónico de lecho mixto, eliminando la necesidad de ciclos de regeneración química 6.
La secuencia de pretratamiento de agua de alimentación típica para los sistemas EDI implica:
Preratamiento → microfiltración/ultrafiltración → ósmosis inversa (pase único o doble) → edi pulido
This configuration ensures RO permeate (conductivity: 1-40 μS/cm) is further purified to ultra-high resistivity (>15 MΩ · cm) agua adecuada para aplicaciones críticas 3.
2.2 Requisitos críticos de calidad del agua de alimentación
Los módulos EDI exigen condiciones estrictas de agua de alimentación para evitar la escala, el ensuciamiento y el daño irreversible:
Aniones intercambiables totales (té): <25 ppm (as CaCO₃), including CO₂ contribution1
Dureza: <1.0 ppm (as CaCO₃); optimal <0.1 ppm to achieve 95% recovery13
Oxidantes: Cloro<0.05 ppm; ozone <0.02 ppm (to prevent resin/membrane oxidation)1
Sílice: <1.0 ppm (reduces risk of silicate scaling)3
Tocarse: <0.5 ppm (minimizes organic fouling)1
Co₂: <10 ppm (elevated CO₂ degrades product resistivity)1
Rieles: Fe<0.01 ppm; Mn <0.01 ppm (prevent catalytic oxidation)1
La violación de estos parámetros acelera la degradación del electrodo, aumenta el ensuciamiento de la membrana y requiere un reemplazo costoso del módulo 38.

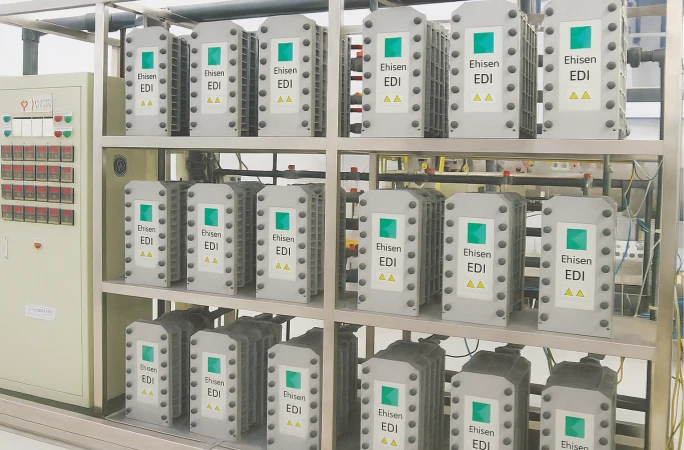

3. Clasificación de módulos EDI y arquitectura del sistema

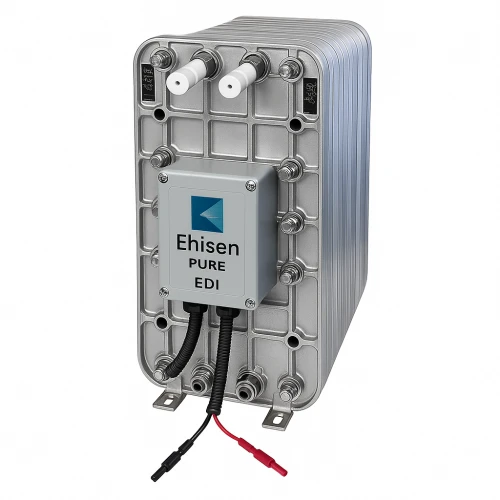

3.1 módulos de tipo estándar industrial
Diseñado para aplicaciones industriales generales (generación de energía, productos químicos, electrónicos), dominan el mercado con configuraciones estandarizadas:
Serie de electropure EXL: Oferta modelos (exl -550 a exl -850) con capacidades de producción de 3 . 5 m³/h a 8.0 m³/h a voltajes operativos de 200-500 VDC. Las características incluyenRecirculación de salmuera cero, Tecnología de canales de flujo estrecho, ydiseño de electrodo resistente a la escala2.
Serie de células electrónicas de Suez: The Mk -3 (3.4 m³/h nominal) y los modelos de células electrónicas -3 x (5.0 m³/h nominales) emplean los modelosflujo contracorriente for hardness >0.1 ppm to minimize scaling. Achieves >16 MΩ · CM Resistividad con<5 ppb silica in product water3810.
Serie IonPure LX: Distinguido porsellado de doble junta tóricay operación sin recirculación concentrada o inyección de sal . resistencia las presiones a 100 psi a 45 grados Operación continua 4.
Tabla 1: Especificaciones técnicas de los principales módulos de EDI industriales
| Parámetro | Electropure EXL -850 | Suez E-Cell -3 x | IonPure IP-LXM45Z |
|---|---|---|---|
| Flujo nominal (m³/h) | 8.0 | 5.0 | 5.0 (Max) |
| Voltaje de operación (VDC) | 200-500 | 0-400 | 0-400 |
| Tasa de recuperación (%) | 90-95 | Hasta 97 | 90-95 |
| Dimensiones (CM) | 76×152×120 | 31×61×66 | 34×66×56 |
| Resistividad (MΩ · CM) | 5.0-17.5 | >16 | >18 |
3.2 módulos desinfectables de alta temperatura (HTS)
Esencial para aplicaciones farmacéuticas, biotecnológicas y alimentarias que requieren saneamiento térmico periódico:
Serie de electropure EXL-HTS: Soportessaneamiento por vaporen 72-85 grado (162-185 grado f) bajo menos o igual a 0 . 2 MPa Presión. Mantiene el rendimiento a través de ciclos térmicos repetidos debido acomponentes de expansión térmicayquímica de membrana estabilizada7.
Suez Mk -3 Pharm HT: Validado específicamente para Sistemas de agua farmacéutica USP/EP . característicasExtracción orgánica mejoradayProtocolos de desinfección validadospara CGMP Cumplimiento 5.
3.3 Módulos de escala de laboratorio
Sistemas compactos para investigaciones y aplicaciones analíticas:
Serie IonPure IP-MXM: Configuraciones de bajo flujo (IP-MXM30: 0.03 m³/h; IP-MXM250: 0.25 m³/h) condiseños de ahorro de espacioyGeneración de aguas residuales mínimas (<5% of feedwater)9.

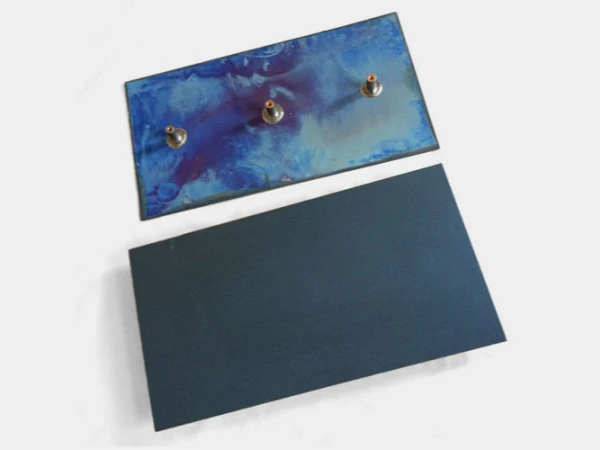

4. Anodes de titanio en sistemas EDI: funciones electroquímicas y ventajas de materiales
4.1 Reacciones de electrodos fundamentales
Los ánodos de titanio impulsan las reacciones electroquímicas esenciales que permiten la operación EDI:
Reacciones anódicas:
2H₂O → O₂ (g) + 4 H⁺ + 4 e⁻ (reacción de evolución del oxígeno primario)
Cl⁻ → ½Cl₂(g) + e⁻ (Occurs with chloride >50 ppm)
Reacciones de cátodo:
2H₂O + 2 E⁻ → H₂ (g) + 2 OH⁻
Estas reacciones producen los iones H⁺ y Oh⁻ que regeneran continuamente las resinas de intercambio iónico en el sistema, eliminando los requisitos de regeneración química . Los gases de hidrógeno y oxígeno generados requieren una ventilación adecuada para evitar el bloqueo del canal de flujo 6.}}}
4.2 Ventajas del sustrato de titanio
El titanio (grado 1 o 2) sirve como el sustrato óptimo debido a:
Inmunidad de corrosión: Forma una capa protectora de tio₂ que evita la degradación en entornos anódicos ácidos donde el pH puede caer por debajo de 26.
Durabilidad mecánica: Hacer soportes operativos de hasta 100 psi (6.9 bar) y eventos de martillo de agua durante el inicio/apagado 8.
Estabilidad térmica: Mantiene la integridad dimensional durante la desinfección de alta temperatura de hasta 85 grados 7.
Conductividad eléctrica: Baja resistividad (42 μΩ · cm) asegura una distribución de corriente eficiente a través de la superficie activa .
Ventaja de peso: Densidad (4 . 5 g/cm³) es aproximadamente la mitad de los electrodos de níquel o plomo comparables.
4.3 recubrimientos electroquímicamente activos y metodología de selección
El recubrimiento catalítico determina la eficiencia de reacción, la vida sobrepotencial y la vida útil . depende de la química del agua y las condiciones operativas:
IRO₂-TA₂O₅ (70:30): Recubrimiento estándar para la mayoría de las aplicaciones . ventajas:
Potencial de evolución de oxígeno bajo (1 . 45 V contra ella)
Excelente estabilidad en pH 2-10
Saldo económico de costo de costo
Lifetime: 5-7 años en la operación estándar3
PT-IR (10:90): Recomendado para agua salobre o cloruro elevado:
Resistencia al cloro hasta 200 ppm
Reacción lateral de evolución de cloro reducido
Actividad catalítica mejorada
Lifetime: 4-6 años para desafiar el agua1
Revestimiento: Óptimo para módulos desinfectables de alta temperatura:
Estable a 85 grados durante el saneamiento por vapor
Incaliente de expansión térmica más baja vs . Titanio
Mantiene la actividad después del ciclismo térmico
Lifetime: 3-5 años con desinfectación regular7
Malla de platino: Para agua ultrapura con requisitos de pureza extrema:
Lixivación de metal pesado cero
Desprendimiento de partículas mínimas
El mayor costo, justificado en aplicaciones de semiconductores
Lifetime: 7-10 años con Feeds 4 Ultra-Pure4
Tabla 2: Guía de selección de recubrimiento de ánodo de titanio basada en parámetros de aplicación
| Química/aplicación del agua | Recubrimiento recomendado | Corriente operativa (a/m²) | Vida esperada |
|---|---|---|---|
| Agua industrial estándar (TDS<20 ppm) | IRO₂-TA₂O₅ (70:30) | 500-1000 | 5-7 años |
| High Chloride (>50 ppm) o salobre | PT-IR (10:90) | 800-1500 | 4-6 años |
| Farmacéutico (desinfectación de alta temperatura) | Ruir | 500-800 | 3-5 años |
| Semiconductor (metales Ultra Trace) | Platino | 300-600 | 7-10 años |
| High Silica (>0.5 ppm) o riesgo de escala | Sno₂-iro₂ | 600-1000 | 4-5 años |
4.4 Parámetros de diseño crítico para ánodos de titanio EDI
El diseño optimizado del ánodo requiere atención a:
Distribución de densidad de corriente: La densidad de corriente desigual causa la degradación de recubrimiento localizado . El análisis de elementos finitos asegura una distribución uniforme (± 10%) a través de la superficie del electrodo .
Geometría de electrodo: Las configuraciones de metal de placa, malla o ampliada elegidas según la dinámica de flujo . Los electrodos de malla proporcionan 30-40% más alto de superficie efectiva .
Espesor de revestimiento: 10-20 μm óptimo; Los recubrimientos más delgados reducen el costo pero aceleran la falla, mientras que los recubrimientos más gruesos corren el riesgo de delaminación .
Protección de borde: Bordes no recubiertos minimizados para evitar el inicio de la corrosión del sustrato . bordes cortados con láser con perlas de polímero protector .
5. ventajas operativas y análisis de impacto económico
5.1 Ventajas de rendimiento sobre electrodos alternativos
Vida útil extendida: Titanium anodes achieve 5-10 years continuous operation, versus 1-2 years for graphite electrodes. The Electropure EXL series documents >60, 000 horas operativas sin reemplazo 2.
Eficiencia energética: Los recubrimientos sobrepotenciales bajos reducen el voltaje de la celda por 15-25% en comparación con los electrodos convencionales . para un sistema de 10 m³/h que funciona a 300 V, esto se traduce en 3-5 kw ahorros de alimentación .
Regeneración química cero: Elimina el consumo ácido/cáustico y los sistemas de neutralización asociados . Un sistema de lecho mixto típico requiere 4-6 kg de productos químicos por m³ de resina 5.
Tendencia de ensuciamiento reducido: La superficie no porosa lisa evita el atrapamiento de partículas y la formación de biopelículas . crítica en aplicaciones farmacéuticas que requieren protocolos de limpieza validados .
Estabilidad térmica: Resistir los ciclos de desinfección repetidos esenciales para el agua purificada de USP y los sistemas WFI 57.
5.2 Análisis económico y ahorro de costos operativos
La implementación de ánodos de titanio en sistemas EDI ofrece un ROI cuantificable:
Costo de capital Premio vs . ahorro de vida útil: Comando titanium anodes 50-80% más alto costo inicial que las alternativas de grafito . Sin embargo:
Elimina el reemplazo anual de electrodo (Graphite: $ 5, 000- $ 20, 000/año)
Reduce el consumo de energía por 15-25% ($ 1.5- $ 3.0 por m³ tratado)
Evita los costos de regeneración química ($ 0.25- $ 0.60 por m³ para ix tradicional)
Estudio de caso - 100 m³/planta farmacéutica de día:
Sistema de cama mixta convencional:
- Costos químicos: $ 75, 000/año
- Tratamiento de aguas residuales: $ 28, 000/año
- Trabajo para la regeneración: $ 45, 000/año
- Costo operativo total: $ 148, 000/año
Sistema EDI de Titanium-Anode:
- Costos químicos: $ 1,200/año (agentes de limpieza)
- Consumo de energía: $ 52, 000/año
- Reemplazo de membrana/electrodo: $ 15, 000/año
- Costo operativo total: $ 68,200/año
Ahorros anuales: $ 79,800 (reducción del 54%) con la recuperación de la recuperación en<3 years56.
Ahorros de cumplimiento ambiental: Evita el manejo químico peligroso (cumplimiento de OSHA) y la descarga de aguas residuales permite . Informe de instalaciones farmacéuticas $ 50, 000- $ 200, 000/año en cumplimiento de costos 5.
6. Directrices de implementación específicas de la aplicación
6.1 Generación de energía (agua de alimentación de caldera)
Requisitos: Extreme silica removal (>99%), alta fiabilidad, operación 24/7
Especificación anódico: IRO₂-TA₂O₅ malla de titanio recubierto
Configuración: Double Pass RO + EDI con 95% de recuperación
Datos de rendimiento: <1 ppb silica, resistivity >17 MΩ · cm38
6.2 Fabricación de semiconductores
Requisitos: metales de nivel PPB, control de partículas, resistividad ultra alta
Especificación anódico: Titanio recubierto de platino con malla para atrapar partículas
Configuración: Cámaras de electrodos de doble diafragma para evitar la contaminación de la burbuja de gas
Datos de rendimiento: Resistivity >18.2 MΩ · CM, CU<0.1 ppt4
6.3 Sistemas de agua farmacéutica
Requisitos: Control de endotoxinas, desinfectación, cumplimiento regulatorio
Especificación anódico: Ruir recubierto con accesorios sanitarios
Configuración: Circulación de agua caliente a 80 grados para control microbiano
Validación: Documentación completa de IQ/OQ/PQ con USP<645>cumplimiento
7. tendencias futuras y direcciones de desarrollo
Arquitecturas de recubrimiento avanzadas: Recubrimientos de óxido de iridio nanoestructurados con 2-3 x vida útil mejorada en desarrollo .
Sensores integrados: Anodes con sensores de pH y ORP integrados para monitoreo de procesos en tiempo real .
Configuraciones de descarga de liquidación cero: Sistemas EDI junto con cristalizadores para la recuperación completa del agua .
Membranas tolerantes a cloro: Nuevas formulaciones de polímeros que permiten el tratamiento directo de EDI del agua municipal .
Operación optimizada AI-AI: Algoritmos de aprendizaje automático que predicen el mantenimiento basado en el análisis transitorio de voltaje .
8. Conclusión: valor estratégico de los anodos de titanio en la purificación avanzada de agua
Los ánodos de titanio representan la tecnología crítica de habilitación para los sistemas EDI modernos, proporcionando la funcionalidad electroquímica, la durabilidad y las ventajas económicas que hacen que la desionización libre de químicos sea factible . la selección de recubrimientos optimizados, ya sea estándar, el sistema de actualización de IRO₂-Ta₂o₅ para las aplicaciones generales, el sistema especializado para el rendimiento de las aguas desafiantes, el rendimiento de las aplicaciones sanitarias, ya sea que se realicen el rendimiento de las aplicaciones sanitarias, ya que se producen el rendimiento y el rendimiento de la vida de la vida. Economía . A medida que las industrias adoptan cada vez más las tecnologías de purificación de agua química cero, los ánodos de titanio continuarán evolucionando como componentes de alto valor que brindan sostenibilidad ambiental y un retorno convincente de la inversión . su implementación no representa simplemente una opción componente, sino una decisión estratégica que permite una excelencia operacional en la producción de agua de alta propensión {11 {11 {11.}}}}
